Schnittgrößen für statisch bestimmte Systeme
Für die Berechnung der Schnittgrößen statisch bestimmter ebener Systeme gibt es hier keine speziellen interaktiven Programme, weil diese Aufgaben durch die Programme für statisch unbestimmte Systeme mit abgedeckt werden. Weil aber der Student, der gerade die Statik absolviert, sich nicht an "Statisch Unbestimmtes" heranwagt, wird hier für zwei typische Aufgaben gezeigt, wie einfach diese Programme zu nutzen sind.

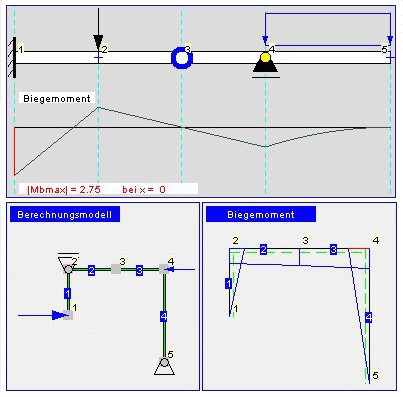

Nebenstehend sieht man die interaktiv erzeugten Berechnungsmodelle, wie sie auf dem Bildschirm erscheinen, und jeweils eine Ergebnis-Grafik (hier: Biegemoment).
Wegweiser zu den Beispielen
An einem geraden Biegeträger (mit Gelenk) und einem einfachen ebenen Rahmen wird die Schnittgrößenberechnung demonstriert.
Nachfolgend sieht man die Ergebnisse, die sich mit den für diese Systeme passenden Programmen ergeben. Nach Klick auf eines der Bilder öffnet sich jeweils eine Seite, auf der "Schritt für Schritt" erklärt wird, wie diese Ergebnisse entstehen.
Berechnung mit dem interaktiven Programm "Gerade Biegeträger"
Nach dem Start des interaktiven Programms "Gerade Biegeträger" wird das Berechnungsmodell für den oben skizzierten geraden Träger mit Gelenk mit einigen Mausklicks erzeugt. Nach dem Start der Berechnung zeigen sich die Ergebnisse folgendermaßen (Klick auf das Bild öffnet eine Seite mit "Schritt-für-Schritt"-Erläuterung der Programm-Bedienung):
Berechnung mit dem interaktiven Programm "Biege- und dehnsteife ebene Rahmen"
Nach dem Start des interaktiven Programms "Biege- und dehnsteife ebene Rahmen" wird das Berechnungsmodell für den oben skizzierten Rahmen mit einigen Mausklicks erzeugt. Nach dem Start der Berechnung zeigen sich die Ergebnisse folgendermaßen (Klick auf das Bild öffnet eine Seite mit "Schritt-für-Schritt"-Erläuterung der Programm-Bedienung):
